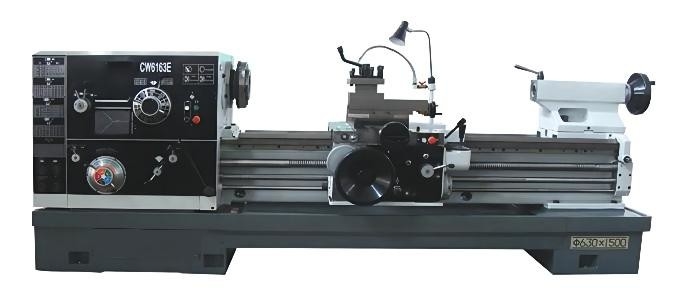

Machine horizontale résistante universelle de tour de CW6180E/CW6280E Chine
Présentation de produit
Configuration de produit
| Modèle de produit | UNITÉ | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| spécifications | ||||||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø630 | Ø800 | Ø1000 | ||||
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø350 | Ø480 | Ø710 | ||||
| Diamètre de Max.swing dans l'espace | millimètre | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Longueur dans l'espace | millimètre | — | 350 | — | 350 | — | 350 | |
| Longueur maximale d'objet | millimètre | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Longueur de coupe maximale | CW61xxx | millimètre | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Axe | ||||||||
| nez d'axe | C11 *D11 | |||||||
| Trou d'axe | millimètre | Ø100 (C11) (diamètre permis ≤Ø98 de barre) *Ø105 (D11) (barre permise diameter≤Ø103) choisissez : Ø130 (barre permise diameter≤Ø128) |
||||||
| Taille de mandrin | millimètre | Ø315 | Ø400 | Ø400 | ||||
| Chandelle de trou d'axe | 120 métriques (1h20) Choisissez : Trou d'axe Ø130- 140 métriques (1h20) |
|||||||
| Couple de Max.Spindle | Nanomètre | 2400 | ||||||
| Gammes de vitesse d'axe | T/MN | 7.5-1000 (18 vitesses) | ||||||
| Taille de centre d'axe | millimètre | 315 | 400 | 515 | ||||
| Puissance de moteur d'axe | 11kw/1460rpm (50HZ) choisissent : 15kw/1460rpm (50HZ) | |||||||
| Contre-pointe | ||||||||
| Diamètre de cannette de contre-pointe | millimètre | Ø100 | ||||||
| Voyage de cannette de contre-pointe | millimètre | 250 | ||||||
| Chandelle de cannette de contre-pointe | La TA No.6 | |||||||
| Feeds&Threads (vis métrique de *inch de vis) | ||||||||
| Alimentation longitudinale | vis métrique | mm/r | 64 vitesses 1/1 0.1-1.52 ; 16/1 1.6-24.3 | |||||
| vis de pouce | in/r | 64〜 0,0612 des vitesses *1/1 0,0019 ; *16/1 0.0305-0.98 | ||||||
| Alimentation croisée | temps de 1/2 de l'alimentation longitudinale | |||||||
| Fils métriques | millimètre | 0,5〜 240 (52 sortes) *1-256 (57 sortes) |
1-240 (50 sortes) *1-256 (57 sortes) |
0,5〜 240 (52 sortes) *1-256 (57 sortes) |
||||
| Fils modulaires | millimètre | 0,5 〜 *0.5 128 du 〜 120 (53 sortes) (57 sortes) | ||||||
| Fils de pouce | TPIs | 28-1 (34 sortes) *32〜 1/16 (67 sortes) |
14-1 (26 sortes) *32-1/16 (67 sortes) |
28-1 (34 sortes) *32-1/16 (67 sortes) |
||||
| Fils diamétraux de lancement | DP | 28-1 (24 sortes) *32〜 1/8 (57 sortes) | ||||||
| Courrier d'outil | ||||||||
| Taille de jambe de Max.tool | millimètre | 30X30 | ||||||
| Voyage de glissière supérieure | millimètre | 200 | ||||||
| Angle de pivot de glissière supérieure | ±90° | |||||||
| dimensions de machine (L*W*H) |
millimètre | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Poids de machine | CW61xxx | kilogramme | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
| Configurations standard | |
| mandrin 3-Jaw | courrier de l'outil 4-way |
| Repos régulier (≥3000mm-Standard <3000mm-option> | |
| Suivez le repos (≥3000mm-Standard <3000mm-option> | |
| Boîte à outils standard | |
| Configurations facultatives | ||
| mandrin 4-Jaw | Garde de mandrin | |
| Garde de courrier d'outil | Garde d'éclaboussure arrière | |
| Ø130Diameter de trou d'axe | moteur de l'axe 15kW | |
| Centre de contre-pointe | Plaque avant | Cadran de fil |
| Plat d'entraînement | attachement de Chandelle-rotation | DRO |
| Boulons d'anchrage | Centre d'axe et douille centrale | |
| Protections réglables | Frein de pied (1000mm~3000mm disponibles) | |
