Lieu d'origine:
La Chine
Nom de marque:
SYMG
Certification:
ISO certification
Numéro de modèle:

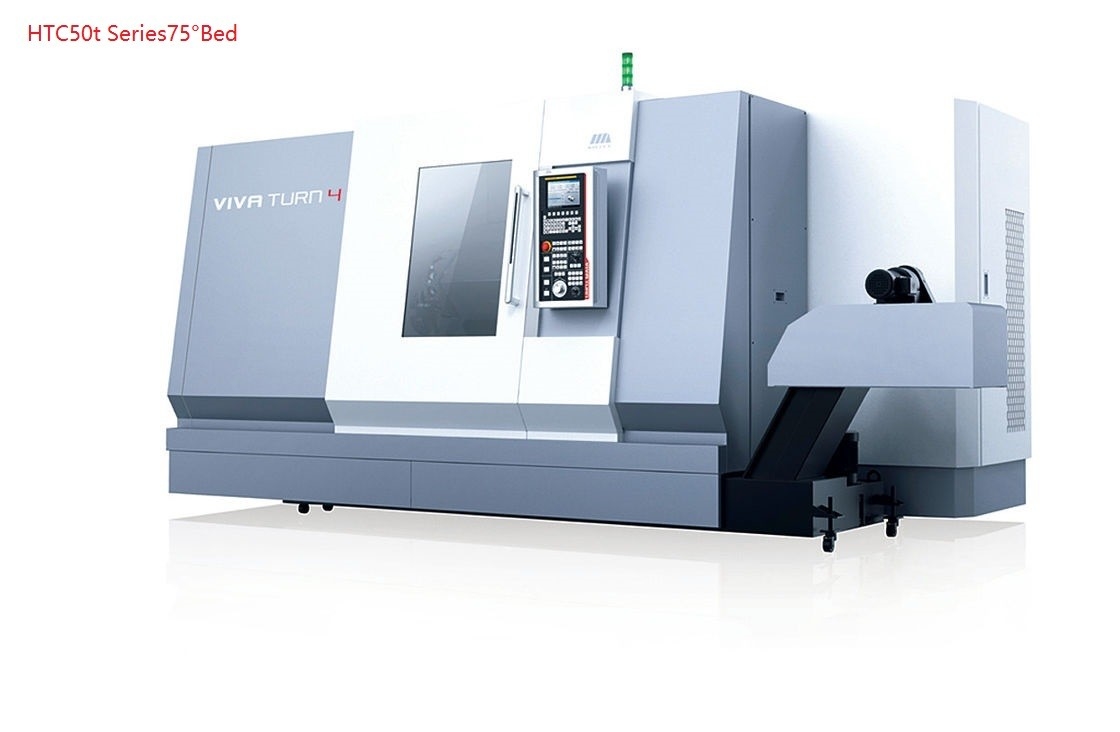

HTC50t Series75°Bed
Vidéo
Vidéo
Adoptez le lit oblique d'intégrale élevée de la rigidité 75°, tous les bâtis adoptent l'optimisation finie d'élément, surface large de rail de guide, éliminent effectivement la vibration se produisant dans la fiabilité de coupure et augmentée de machine-outil, entretien facile, et peuvent obtenir la qualité de traitement durable et stable.
Quand les workparts de levage et de déchargement et le cadre central à s'y mêler, 75 globaux la machine-outil inclinée du lit peuvent être choisis, équipé du cadre de centre horizontal vertical, le centre d'axe est plus près de l'opérateur, pour faciliter le stimulant et abaisser des workparts et l'enlèvement de débris, revenu du capital élevé, qualité de traitement est garanti.
Paramètres de MainTechnical
| Articles | Unité | HTC50t Series75°Bed | |
| Diamètre maximum d'oscillation au-dessus de lit | millimètre | ∅700 | |
| Longueur de coupe maximum | millimètre | 1500/2500 | |
| Diamètre de coupure maximum | millimètre | 500 | |
| Diamètre de rotation maximum sur la glissière | millimètre | 500 | |
| Nez d'axe | A2-11 | ||
| Diamètre de trou d'axe | millimètre | 105 | |
| Diamètre maximum de barre traversante | millimètre | 85 | |
| Gamme de vitesse d'axe | r/min/Nm | 30-2000 | |
| Moteur principal 15 minutes/continus | kilowatt | 22/30 | |
| Diamètre standard de mandrin | pouce | 12" | |
| Vitesse rapide de X/Z-axis | m/min | 12 | |
| Vitesse rapide d'axe des y | m/min | ||
| Voyage d'axe des abscisses | millimètre | 270 | |
| Voyage d'axe des z | millimètre | 1600/2600 | |
| Voyage d'axe des y | millimètre | 一 | |
| Course de corps de contre-pointe | millimètre | ||
| Chandelle d'axe de contre-pointe | Mohs | 6# | |
| Course de douille de contre-pointe | millimètre | ||
| Type standard de tourelle d'outil | stations horizontales de la tourelle 12 d'outil | ||
| Taille d'outil | Outil externe | millimètre | 32x32 |
| Diamètre de barre d'alésage | millimètre | ∅50 | |
| Exactitude d'usinage | IT6 | ||
| Positionnement de l'exactitude | Axe des abscisses | millimètre | 0,011 |
| Axe de Z | millimètre | 0.02/0.04 | |
| Axe des ordonnées | millimètre | ||
| Axe de C | millimètre | 一 | |
| Répétez l'exactitude de position | Axe des abscisses | millimètre | 0,006 |
| Axe de Z | millimètre | 0.012/0.02 | |
| Axe des ordonnées | millimètre | ||
| Axe de C | millimètre | 一 | |
| Charge maximale du travail | Type de disque | kilogramme | 200 |
| Pièces d'axe | kilogramme | 800 | |
| Poids de machine | kilogramme | 18000/20000 | |
| Taille de × de largeur de × de longueur de machine-outil | millimètre | 5100x2900x2750 6100x2900x2750 |
|
