Lieu d'origine:
La Chine
Certification:
CE ISO
Numéro de modèle:
CDE6150A/CDE6250A
Vidéo
Vidéo
Vidéo

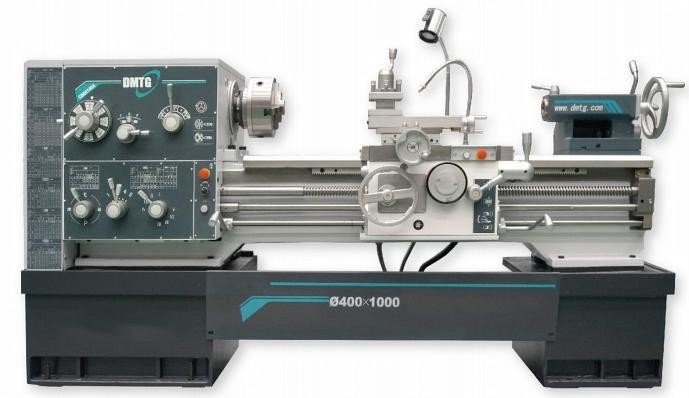

Tour manuel conventionnel de machine manuelle de tour de la série CDE6150A/CDE6250A de CDE-A pour le métal
Détails de produit
| Configurations standard | Configurations facultatives | |||
| mandrin 3-Jaw | courrier de l'outil 4-way | mandrin 4-Jaw | Garde de mandrin | |
| Repos régulier (≥1500mm-Standard <1500mm-option> | Garde de courrier d'outil | Garde d'éclaboussure arrière | ||
| Suivez le repos (≥1500mm-Standard <1500mm-option> | Centre de contre-pointe | Plaque avant | Cadran de fil | |
| Boîte à outils standard | Plat d'entraînement | attachement de Chandelle-rotation | ||
| DRO | Boulons d'anchrage | |||
| Centre d'axe et douille centrale | Protections réglables | |||
Configuration de produit
| Modèle de produit | UNITÉ | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| spécifications | ||||||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø400 | Ø500 | Ø660 | ||||
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø220 | Ø290 | Ø430 | ||||
| Diamètre de Max.swing dans l'espace | millimètre | — | Ø700 | — | Ø760 | — | Ø910 | |
| Longueur dans l'espace | millimètre | — | 260 | — | 260 | — | 260 | |
| Longueur maximale d'objet | millimètre | 750/1000/1500/2000/3000 | ||||||
| Longueur de coupe maximale | millimètre | 700/950/1450/1950/2950 | ||||||

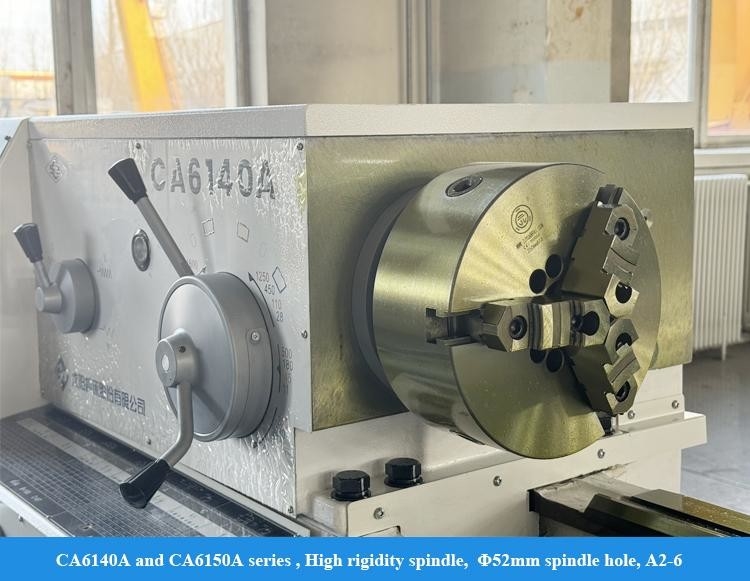

| Axe | ||||||||
| nez d'axe | C6 | |||||||
| Trou d'axe | millimètre | Ø52 (diamètre permis ≤Ø50 de barre) | ||||||
| Chandelle de trou d'axe | La TA No.6 | |||||||
| Couple de Max.Spindle | Nanomètre | 1586 | ||||||
| Gammes de vitesse d'axe | T/MN | 11-1400 (22 vitesses) | ||||||
| Taille de centre d'axe | millimètre | 220 | 250 | 325 | ||||
| Puissance de moteur d'axe | 7.5kw/1440rpm (50HZ) choisissent : 5.5kw/1150rpm (60HZ) | |||||||

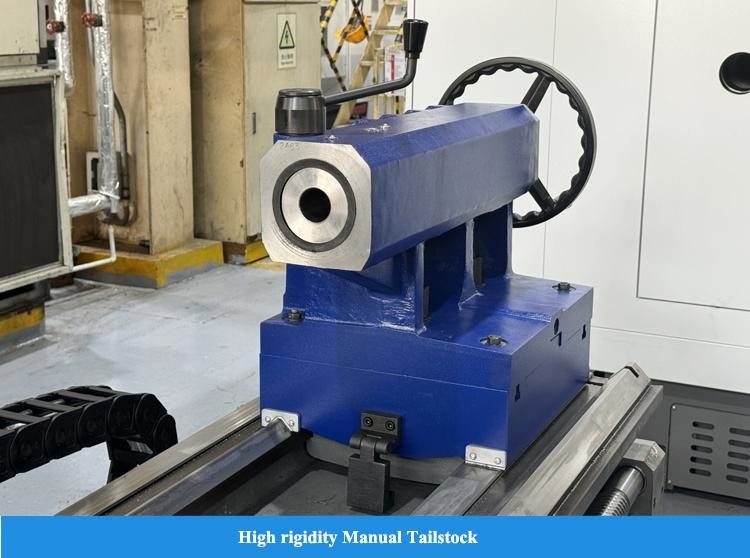

| Contre-pointe | ||||||||
| Diamètre de cannette de contre-pointe | millimètre | Ø75 | ||||||
| Voyage de cannette de contre-pointe | millimètre | 150 | ||||||
| Chandelle de cannette de contre-pointe | La TA No.5 | |||||||
| Feeds&Threads (vis métrique de *inch de vis) | ||||||||
| Alimentation longitudinale | 0,035 〜 *0.0013 0.1057in/r du 〜 2.842mm/r (63 vitesses) (63 vitesses) | |||||||
| Alimentation croisée | 0,009 | 0,804 mm/r *0.0003 | 0.0304in/r | |||||||
| Fils métriques | millimètre | 0,5 〜 *0.5 160 du 〜 240 (66 sortes) (43 sortes) | ||||||
| Fils modulaires | millimètre | 0,25 〜 *0.25 80 du 〜 120 (57 sortes) (38 sortes) | ||||||
| Fils de pouce | TPIs | 80 〜 du 〜 1/4 (49 sortes) *80 1/4 (47 sortes) | ||||||
| Fils diamétraux de lancement | DP | 160 〜 du 〜 7/16 (50 sortes) *160 7/16 (48 sortes) | ||||||

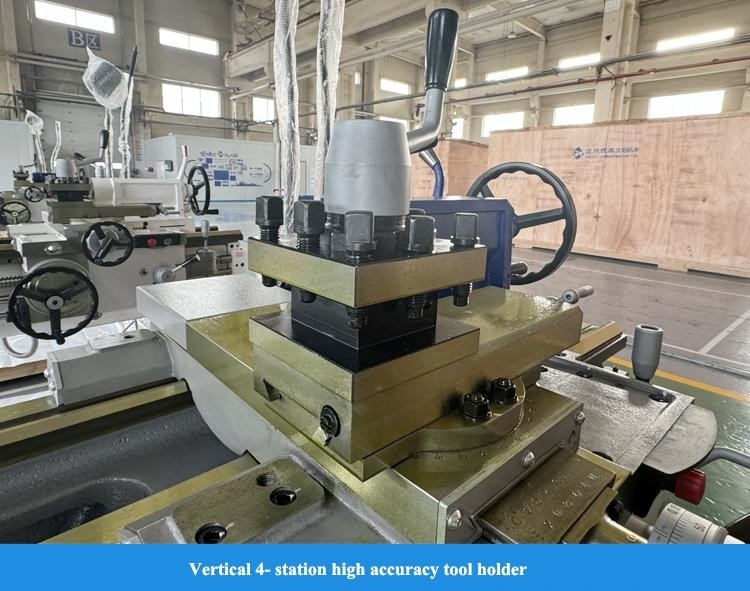

| Courrier d'outil | ||||||||
| Taille de jambe de Max.tool | millimètre | 25X25 | ||||||
| Voyage de glissière supérieure | millimètre | 150 | ||||||
| Angle de pivot de glissière supérieure | ±45° | |||||||
| Max.Travel de courrier d'outil | Axe des abscisses | millimètre | 348 | 373 | ||||
| Axe des z | millimètre | 700/950/1450/1950/2950 | ||||||
| dimensions de machine (L*W*H) |
millimètre | 2400X1198X1264 (750) 2650X1198X 1264(1000) 3150X1198X 1264(1500) 3650X1198X 1264(2000) 4650X1198X 1264(3000) |
2400X1198X1294 (750) 2650X1198X 1294(1000) 3150X1198X 1294(1500) 3650X1198X 1294(2000) 4650X1198X 1294(3000) |
2400X1223X1369 (750) 2650X1223X 1369(1000) 3150X1223X 1369(1500) 3650X1223X 1369(2000) 4650X1223X 1369(3000) | ||||
| Poids de machine | CDE61 | kilogramme | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
