Lieu d'origine:
La Chine
Nom de marque:
smtcl symg
Certification:
CE ISO
Numéro de modèle:

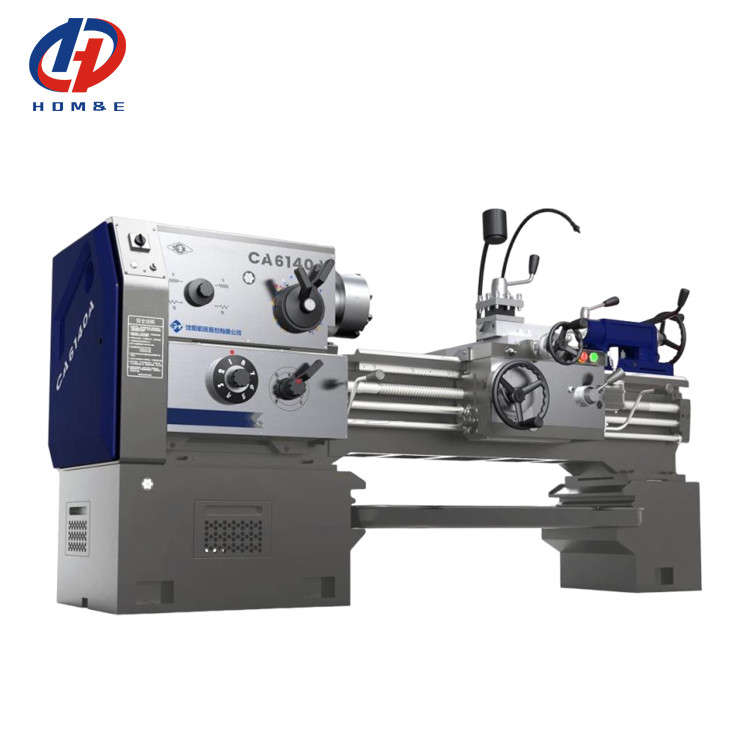

CA6140/CA6240A
Vidéo
Vidéo
Vidéo
Avantages de produit

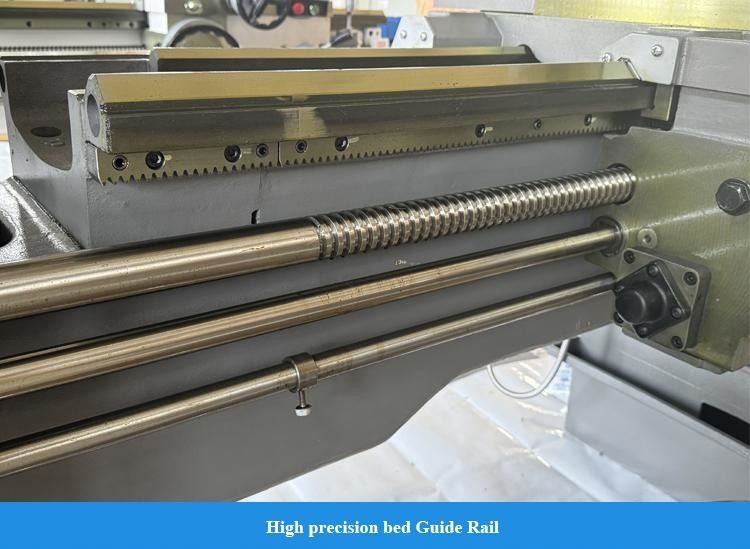

1. Le lit est plus large que les tours ordinaires, et a une rigidité plus élevée. La surface de rail de guide est éteinte moyenne, qui est durable et résistante à l'usure.
2. Le fonctionnement de la machine-outil est commode et centralisé, et le plat de glissière est équipé d'un mécanisme rapide-mobile. Il adopte l'opération visualisée parpoignée, qui est agréable et agréable.
3. La rigidité structurelle et la rigidité de transmission de la machine-outil sont plus hautes que ceux des tours ordinaires, et le taux d'utilisation de puissance est haut, qui convient à la coupe puissante de haut-ceinture. L'axe a une grande ouverture et une gamme complète d'accessoires facultatifs.
| Article | Unité | CA6140B/UN CA6240B/A | CA6150B/UN CA6250B/A | CA6161B/A CA6261B/A | ||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | 400 | 500 | 610 | ||||
| Diamètre maximal d'oscillation au-dessus de chariot | millimètre | 210 | 300 | 370 | ||||
| Diamètre maximum d'oscillation au-dessus de largeur d'espace d'espace | millimètre | 630*210 | 720*210 | 830*210 | ||||
| Longueur maximum d'objet | millimètre | 1000/900 ; 1500/1400 ; 2000/1900 | ||||||
| Largeur du lit/de dureté millimètre | millimètre | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| Section des outils de rotation | millimètre | 25x25 | 25x25 | 25x25 | ||||
| Gamme de vitesse d'axe | r/min | 10 1400(24) | 10 1400(24) | 10 1400(24) | ||||

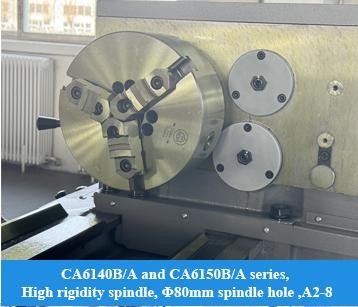

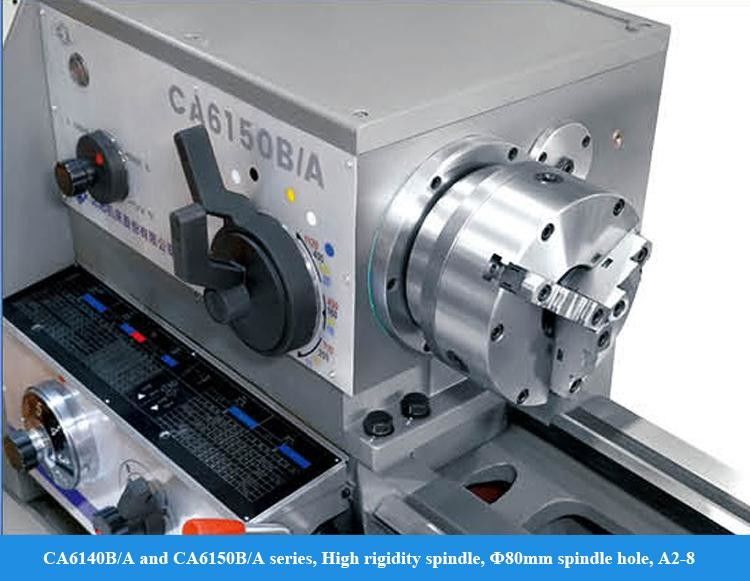

| Trou et nez d'axe | millimètre | 80 A28 | 80 A28 | 80 A28 | ||||
| Chandelle de nez d'axe | millimètre | φ90 (1h20) | φ90 (1h20) | φ90 (1h20) | ||||
| Gamme d'alimentation longitudinale | Norme | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | |||
| petite alimentation | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | ||||
| agrandissez l'alimentation | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | ||||
| A sonné de l'alimentation croisée | Norme | mm/r | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | |||
| petite alimentation | mm/r | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | ||||
| agrandissez l'alimentation | mm/r | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | ||||
| Voyage de glissière croisée/de voyage supérieur de tourelle | millimètre | 320/140 | 320/140 | 420/140 | ||||
| Angle pivotant de glissière composée | degré | ±90 | ±90 | ±90 | ||||
| Chariot rapide de voyage | m/min | 4 | 4 | 4 | ||||
| Voyage rapide de glissière croisée | m/min | 2 | 2 | 2 | ||||

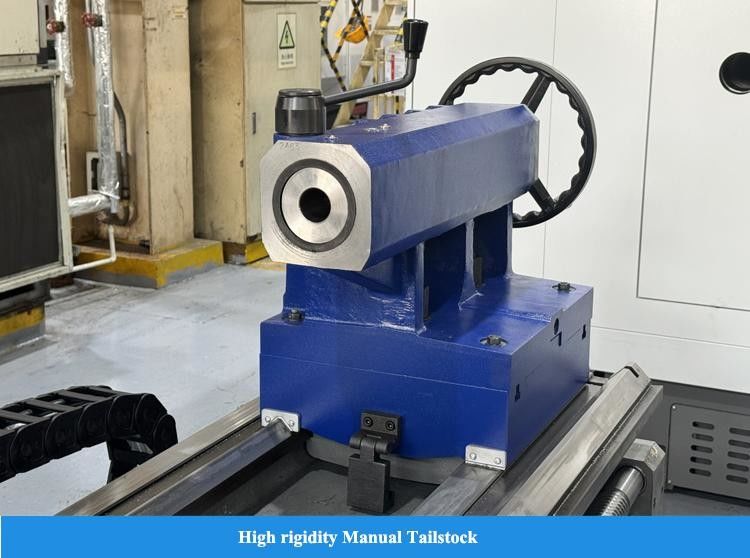

| Voyage d'axe de contre-pointe | millimètre | 150 | 150 | 150 | ||||
| Diamètre d'axe de contre-pointe | millimètre | 75 | 75 | 75 | ||||
| Chandelle d'axe de contre-pointe | Morse 5# | Morse 5# | Morse 5# | |||||
| Fil métrique (sortes) | millimètre | 1 192(44) | 1 192(44) | 1 192(44) | ||||
| Fil de Whitwhorth (sortes) | t.p.i | 1/2 24(28) | 1/2 24(28) | 1/2 24(28) | ||||
| Fil modulaire (sorte) | millimètre | 0,25- 48(39) | 0,25- 48(39) | 0,25- 48(39) | ||||
| Lancement de diamètre (sortes) | D.P | 1/2 96(38) | 1/2 96(38) | 1/2 96(38) | ||||
| Moteur principal | kilowatt | 7,5 | 7,5 | 7,5 | ||||
| Nouveau poids de machine | 1000mm | kilogramme | 2070 | 2140 | 2260 | |||
| 1500mm | kilogramme | 2220 | 2290 | 2437 | ||||
| 2000mm | kilogramme | 2570 | 2640 | 2787 | ||||
| Dimensions hors-tout (L×W×H) | 1000mm | millimètre | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | |||
| 1500mm | millimètre | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | millimètre | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
Photos de détail
