Lieu d'origine:
La Chine
Nom de marque:
smtcl symg
Certification:
CE ISO
Numéro de modèle:
CA6140/CA6240A
Vidéo
Vidéo
Vidéo

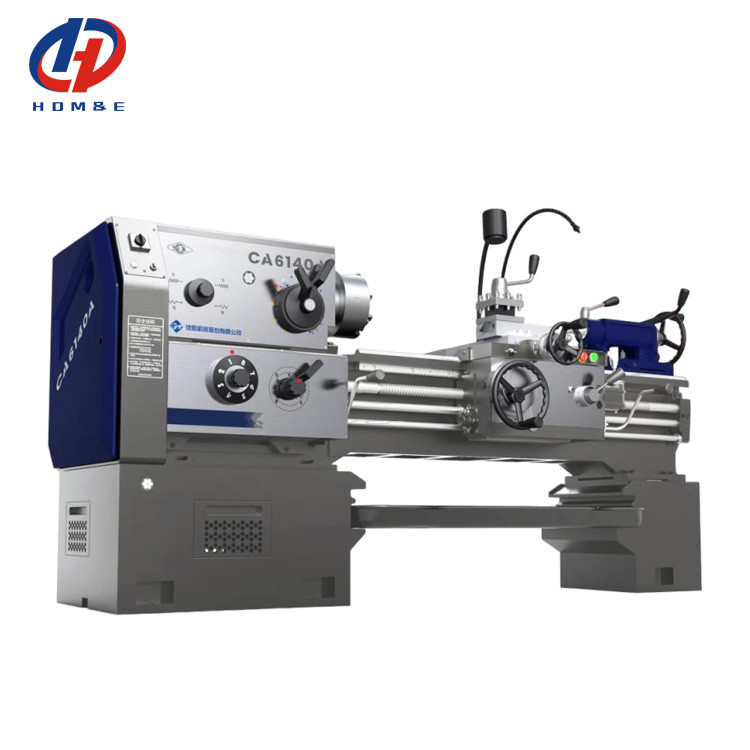

Les tours de cette sorte conviennent aux surfaces intemal, externes et cylindrique de émettre de la vapeur aussi bien qu'à d'autres surfaces rotatoires. Ils peuvent être employés pour tourner différent métrique, le whitworth, le module et les fils diamétraux et peuvent également être employés pour exécuter les pattes d'araignée de alésage et de brochage etc.
caractéristiques de structure

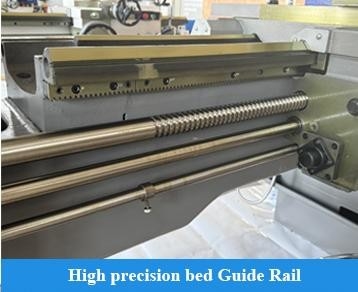

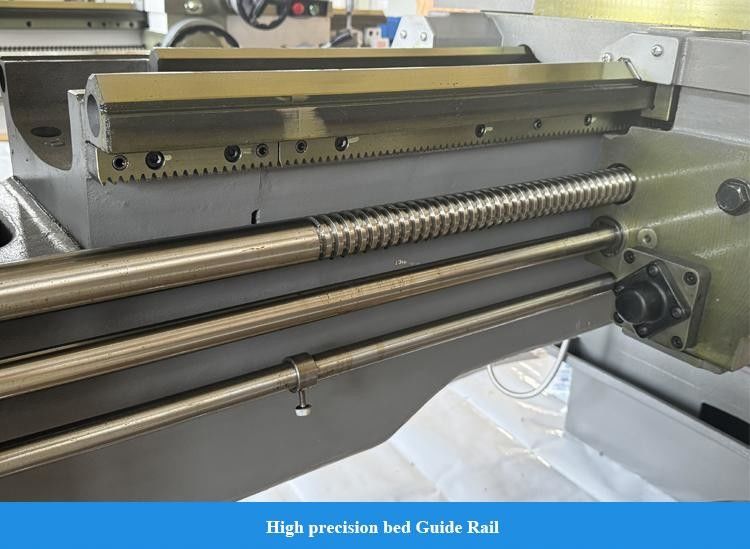

Le lit est plus large que ce de le commun, aussi avec la rigidité élevée, car la surface des bedways est durcie par induction de fréquence moyenne, donc, il est très durable.

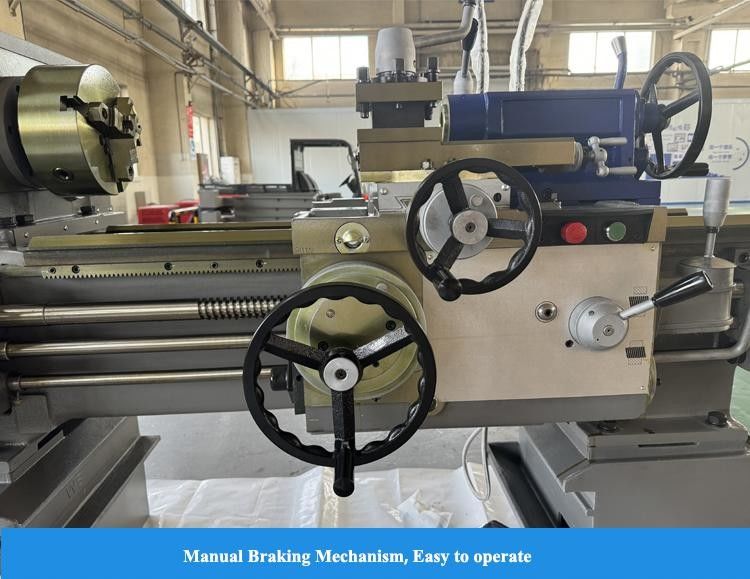

Il est très commode et concentré fonctionner le tour avec la structure rapide de mouvement sur les glissières.
Le tour dépasse également d'autres dans la rigidité de structure et de livraison, aussi bien qu'efficacité, et son approprié à la coupure sous la grande vitesse. En outre, il a également un grand trou d'axe et des accessoires complets.
Paramètres de machine
| Article | Unité | CA6140A/CA6240A | CA6150A/CA6250A | CA6161A/CA6261A | ||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | 400 | 500 | 610 | ||||
| Diamètre maximal d'oscillation au-dessus de chariot | millimètre | 210 | 300 | 370 | ||||
| Diamètre maximum d'oscillation au-dessus de largeur d'espace d'espace | millimètre | 630*210 | 720*210 | 830*210 | ||||
| Longueur maximum d'objet | millimètre | 750/650 ; 1000/900 ; 1500/1400 ; 2000/1900 | ||||||
| Largeur du lit/de dureté millimètre | millimètre | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| Section des outils de rotation | millimètre | 25x25 | 25x25 | 25x25 | ||||
| Gamme de vitesse d'axe | r/min | 11- 1600(24) | 11- 1600(24) | 11- 1600(24) | ||||

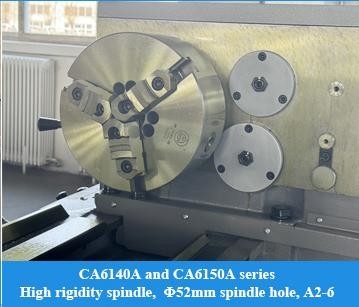

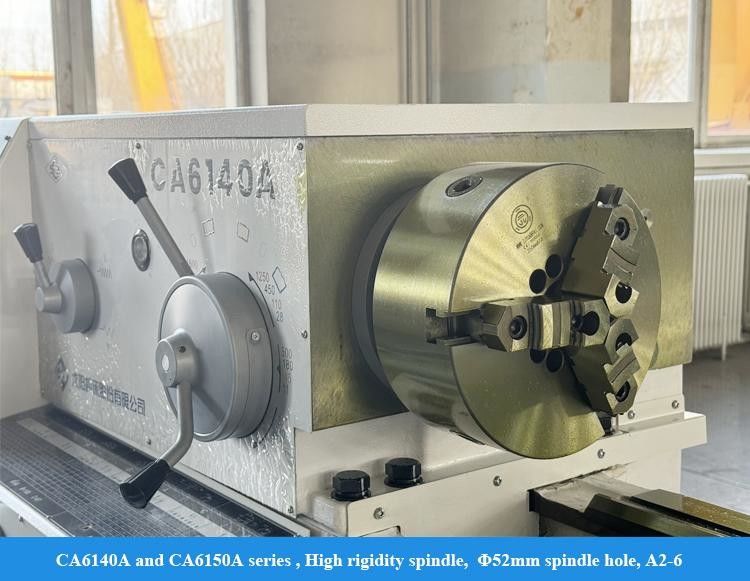

| Trou et nez d'axe | millimètre | 52 A6 | 52 A6 | 52 A6 | ||||
| Chandelle de nez d'axe | Morse 6# | Morse 6# | Morse 6# | |||||
| Gamme d'alimentation longitudinale | Norme | mm/r | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | |||
| petite alimentation | mm/r | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | ||||
| agrandissez l'alimentation | mm/r | 1.71-6.33 | 1.71-6.33 | 1.71-6.33 | ||||
| A sonné de l'alimentation croisée | Norme | mm/r | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | |||
| petite alimentation | mm/r | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | ||||
| agrandissez l'alimentation | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | ||||
| Voyage de glissière croisée/de voyage supérieur de tourelle | millimètre | 320/140 | 320/140 | 420/140 | ||||
| Angle pivotant de glissière composée | degré | ±90 | ±90 | ±90 | ||||
| Chariot rapide de voyage | m/min | 4 | 4 | 4 | ||||
| Voyage rapide de glissière croisée | m/min | 2 | 2 | 2 | ||||

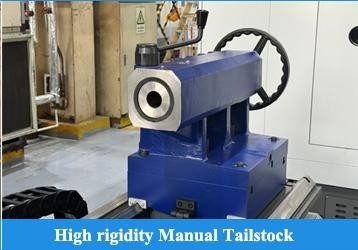

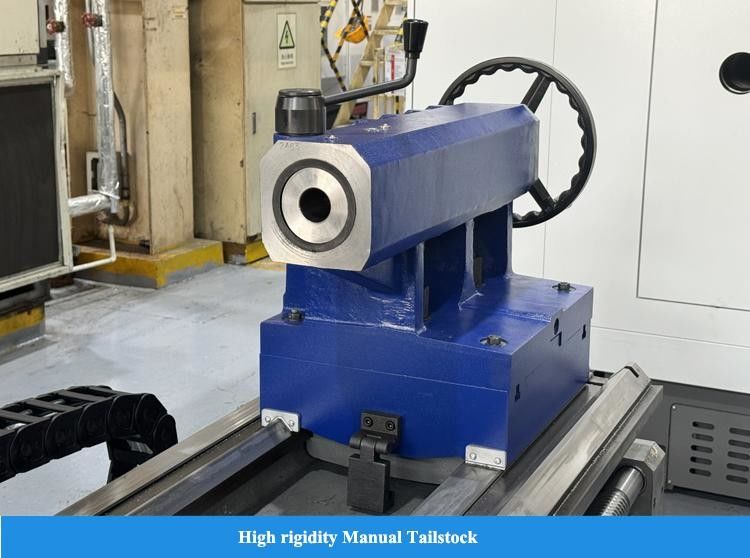

| Voyage d'axe de contre-pointe | millimètre | 150 | 150 | 150 | ||||
| Diamètre d'axe de contre-pointe | millimètre | 75 | 75 | 75 | ||||
| Chandelle d'axe de contre-pointe | Morse 5# | Morse 5# | Morse 5# | |||||
| Fil métrique (sortes) | millimètre | 1 192(44) | 1 192(44) | |||||
| Fil de Whitwhorth (sortes) | t.p.i | 2 24(21) | 2 24(21) | 2260 | ||||
| Fil modulaire (sorte) | millimètre | 0,25- 48(39) | 0,25- 48(39) | 2437 | ||||
| Lancement de diamètre (sortes) | D.P | 1 96(37) | 1 96(37) | 2787 | ||||
| Moteur principal | kilowatt | 7,5 | 7,5 | 7,5 | ||||
| Nouveau poids de machine | 750mm | kilogramme | 1990 | |||||
| 1000mm | kilogramme | 2070 | 2140 | 2260 | ||||
| 1500mm | kilogramme | 2220 | 2290 | 2437 | ||||
| 2000mm | kilogramme | 2570 | 2640 | 2787 | ||||
| Dimensions hors-tout (L×W×H) | 750mm | millimètre | 2418*1000*1267 | |||||
| 1000mm | millimètre | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | ||||
| 1500mm | millimètre | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | millimètre | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
