Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation

Nom de la marque: SMTCL
Numéro de modèle: T21000
Lieu d'origine: La Chine
Attestation: CE ISO
Quantité minimum de commande: 1 ensemble
Prix: Négociable
Capacité d'approvisionnement: 50 ensembles par mois
Les étiquettes

Machine de tour de la couche horizontale CKA6136

Machine de tour de la couche horizontale 5.5KW

Machine horizontale de la commande numérique par ordinateur CKA6136

Détails du produit

Nom de produit: Machine oblique de tour de commande numérique par ordinateur de lit Max. Swing Diameter (millimètres): 560
Diamètre de coupe maximum: 350 mm Max. Longueur de la pièce (mm): 500
Velocité maximale de la broche (rpm): 4500 Alésage de la broche: 65 mm
Type de tourelle à outils: Servo tourelle à 8 positions horizontales Système de contrôle CNC: FANUC GSK Siemens facultatif
Mettre en évidence

Machine à tour CNC horizontale à lit incliné

,

La machine à tour CNC horizontale FANUC

,

Tour à commande numérique horizontale

Description du produit

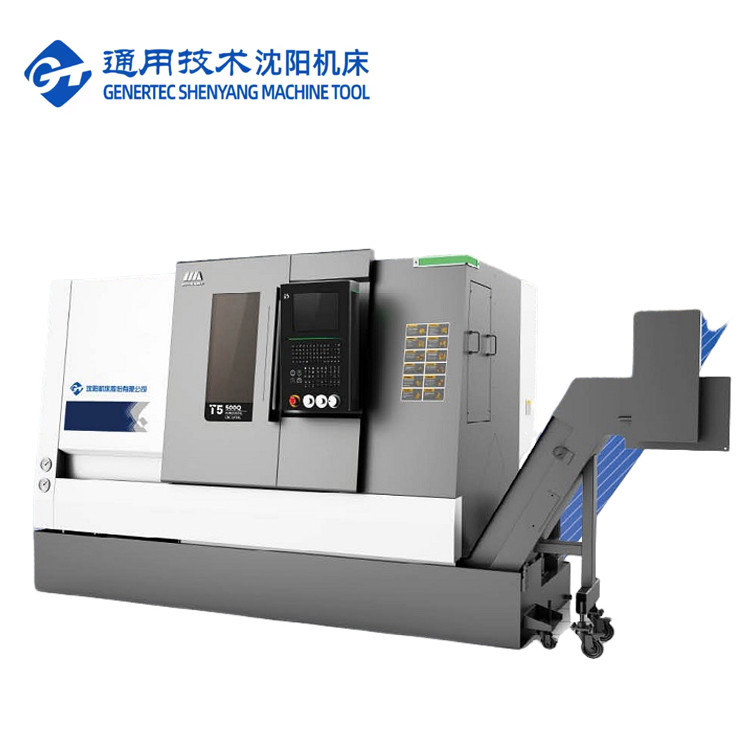

Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 0

Description du produit :

Tour CNC à banc incliné SMTCL avec guidage linéaire T5.2-500Q BMT55 Diamètre de tournage max. 360 mm Tour d'alimentation CNC

Le tour CNC horizontal de la série T5, combinant une technologie de contrôle intelligente et une technologie de fabrication avancée, offre une haute précision, une grande efficacité et une grande rigidité de coupe. Le logiciel d'analyse par éléments finis est utilisé pour optimiser la conception, analyser la répartition des points de contrainte, réduire la déformation des pièces et obtenir la structure optimale de l'ensemble de la machine. Les principaux moulages sont tous fabriqués en matériaux de fonte à haute résistance, ce qui garantit la minimisation des vibrations pendant le processus de coupe et améliore la précision d'usinage et la stabilité de coupe.
Caractéristiques du produit :
1, Haute précision
* Vis mère pré-tirée C3
* Technologie de compensation d'erreur
* Quantification standard du processus
2, Haute efficacité
* Deux axes à vitesse de déplacement élevée et rapide

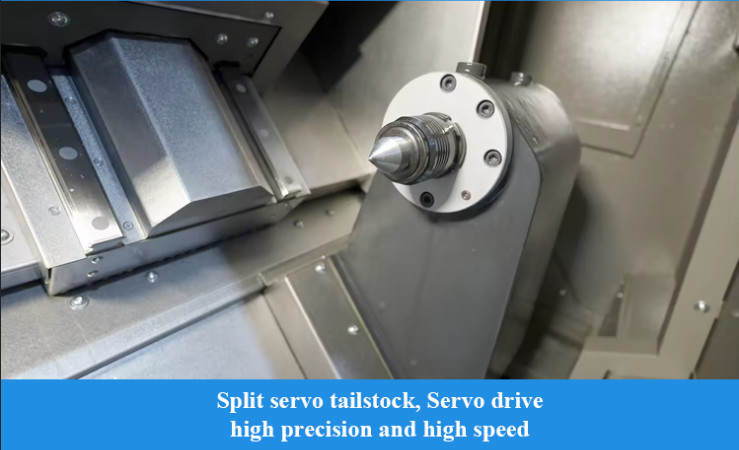

* Queue de poupée servo divisée
* Tourelle de coupe servo à haut rendement
3, Haute rigidité

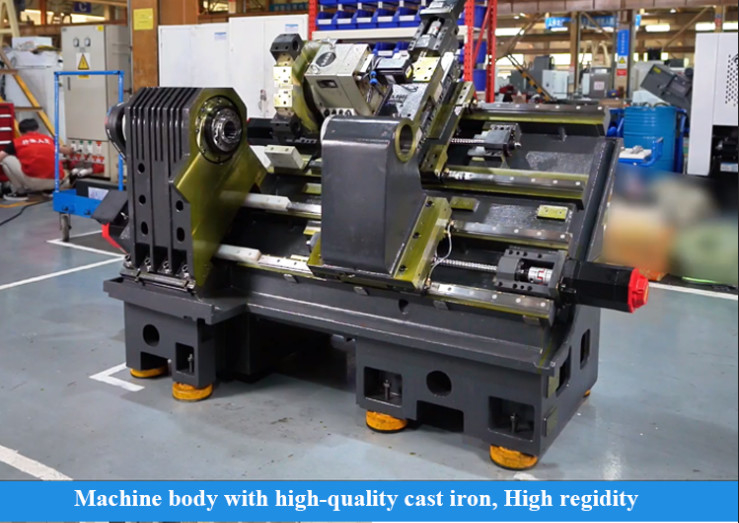

* Banc en fonte de haute qualité et autres moulages clés
* Roulement de broche à rouleaux cylindriques à double rangée de grande portée
* Structure de selle anti-flexion
Détails du produit :
Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 1

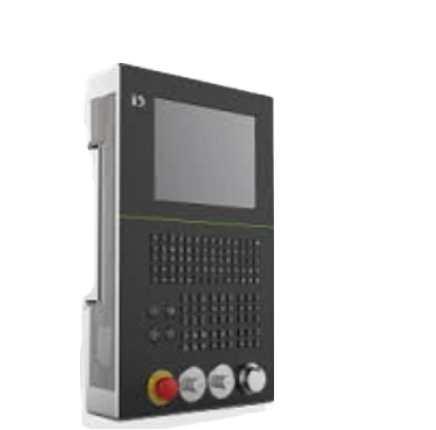

1. Le système intelligent i5 est basé sur une technologie de contrôle de mouvement et une technologie réseau avancées, avec une intégration industrialisation, information, mise en réseau, intégration, intelligente efficace, fonctionnement intelligent, programmation intelligente, maintenance intelligente et gestion intelligente.
Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 2

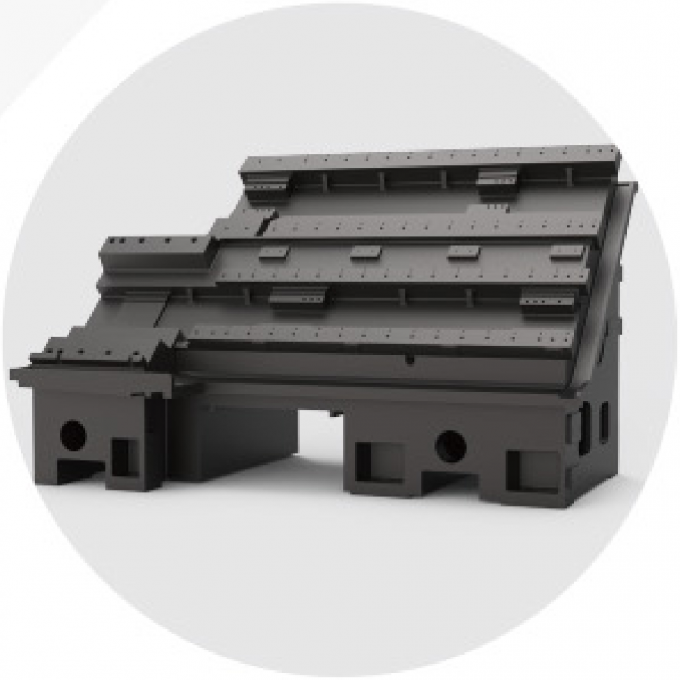

2. Fonte de haute qualité, structure en barre en forme de U, avec une grande rigidité ; banc incliné global à 45 degrés, la bouche d'évacuation des copeaux longue face avant, l'effet d'évacuation des copeaux est bon.
Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 3

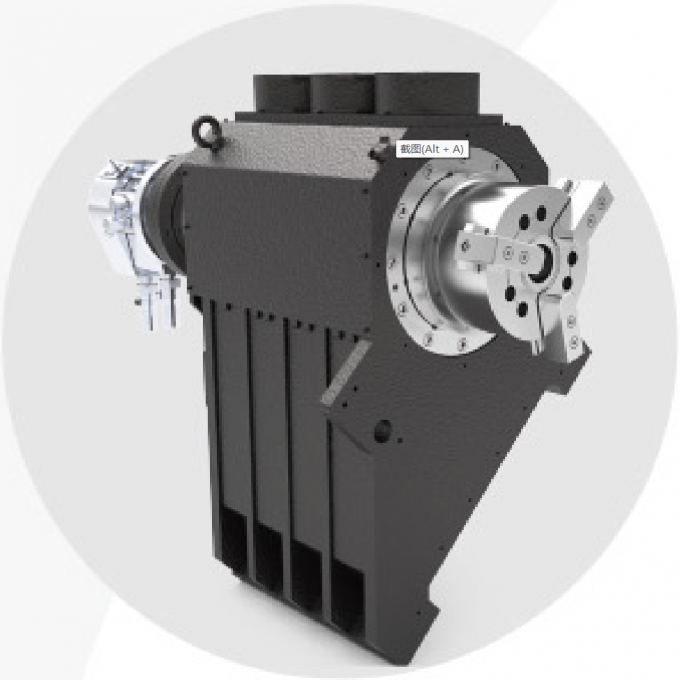

3. La poupée adopte des copeaux carrés de raclage, augmentant la surface de base de positionnement latéralement, avec une excellente rigidité ; La structure de la poupée est optimisée, et l'unité d'identification et d'équilibrage peut fournir le module de vent de broche ; Broche motorisée à haute rigidité, démarrage et arrêt rapides, faible consommation d'énergie, haute efficacité et économie d'énergie.
Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 4

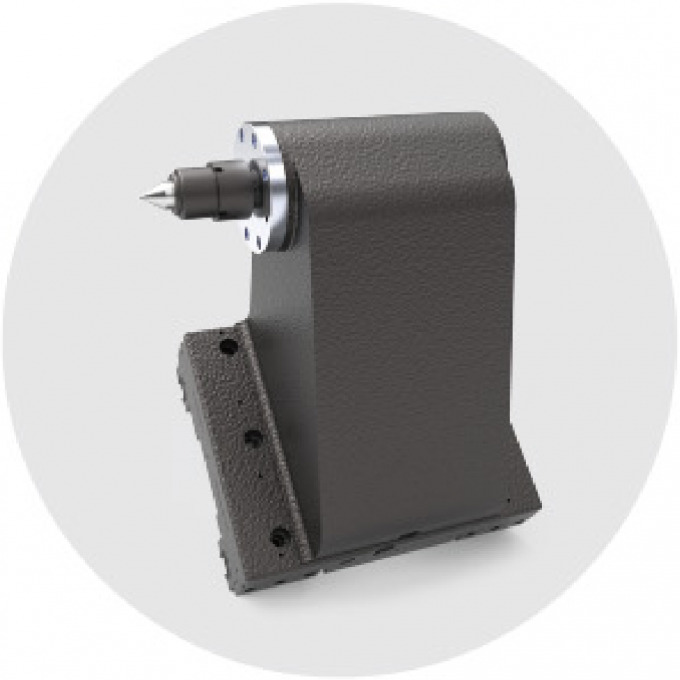

4. Contrôle intelligent du contre-pointe pour améliorer la précision d'usinage ; La plate-forme de contre-pointe divisée supérieure et inférieure est utilisée pour ajuster facilement la précision. Pour les besoins d'usinage à forte charge, module de petite broche et module d'amortissement en option, meilleure performance anti-vibration.
Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 5

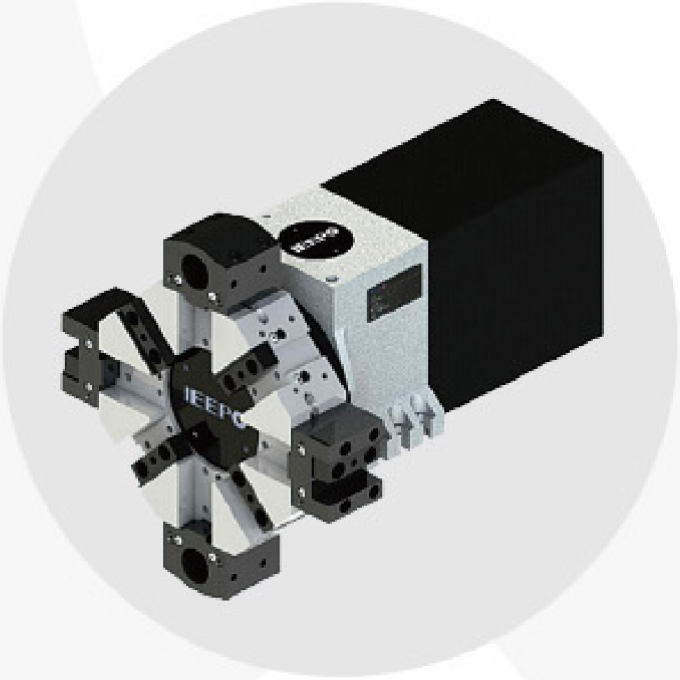

5. Transposition servo, traitement efficace, optimisation de la structure de l'outil, amélioration globale des performances ; L'outil électrique peut être configuré pour réaliser l'usinage intégré du tour, du fraisage et du perçage.
Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 6

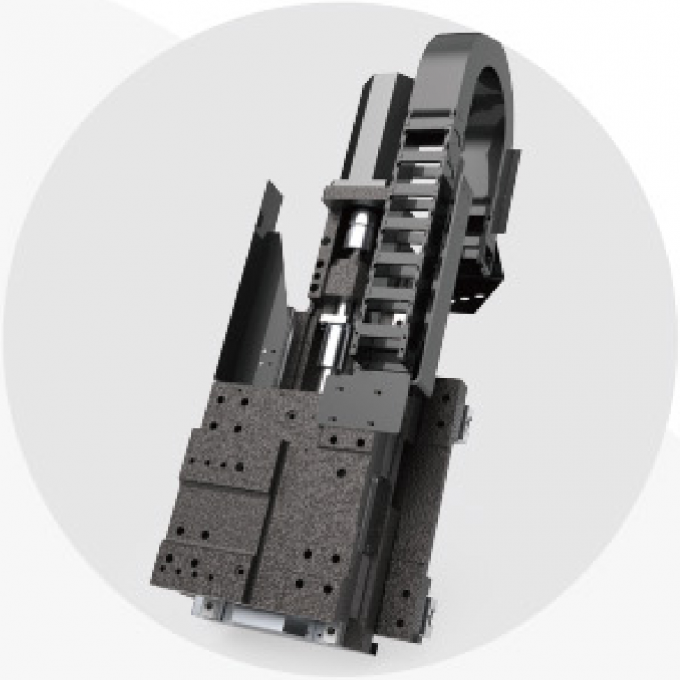

6. Des rails de guidage linéaires sont adoptés pour l'axe X/Z afin d'optimiser la disposition des rails de guidage pour obtenir une grande rigidité et de bonnes performances dynamiques ; L'axe X adopte une vis mère pré-tirée et une structure d'étanchéité labyrinthique pour réduire l'influence de la température sur la précision et obtenir un usinage de haute précision et stable.

Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 7

Paramètres du produit :

Article
Unité
T5.2-500Q
T5.2-1000Q
Diamètre de tournage max.
mm
Φ360
Φ360
Longueur de tournage max.
mm
500
500
Diamètre de balayage max. au-dessus du banc
mm
Φ560
Φ560
Diamètre de balayage max. au-dessus du chariot transversal
mm
Φ350
Φ350

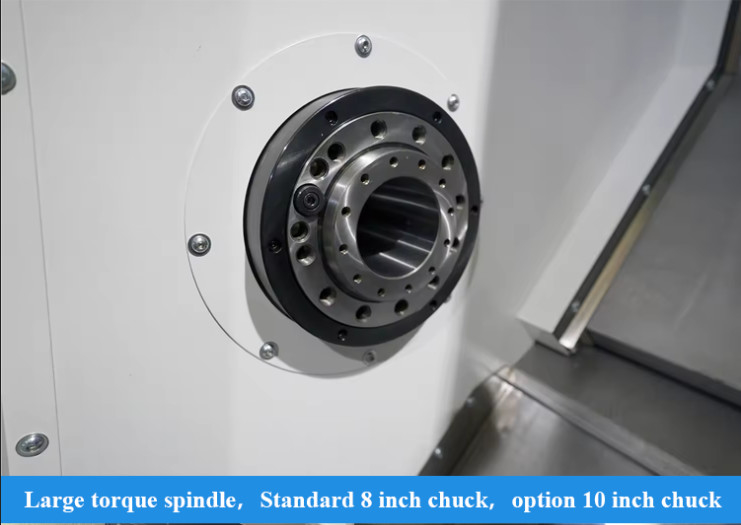

Broche
Type de nez de broche

A2-6
A2-6
Diamètre intérieur du palier avant
mm
100
100
Cône de l'alésage de la broche

1:20；Φ70
1:20；Φ70
Alésage de la broche
mm
Φ65
Φ65
Diamètre de barre traversante max.
mm
Φ50
Φ50
Diamètre standard du mandrin
pouce
8
8
Vitesse de broche max.
tr/min
4500
4500
Couple nominal de la broche
Nm
136(769tr/min)
136(769tr/min)
Couple de broche max.
Nm
245(576tr/min)
245(576tr/min)
Puissance de sortie du moteur principal en continu / 15 minutes
kW
11/15
11/15
Deux axes
Translation rapide de l'axe X/Z
m/min
30
30
Course de l'axe X
mm
200
200
Course de l'axe Z
mm
560
1050
Contre-pointe
Course de la contre-pointe
mm
500
950
Cône de la douille de contre-pointe
Morse
MT-5
MT-5
Tourelle
Forme de la tourelle

Tourelle servo horizontale à 8 positions
Tourelle servo horizontale à 8 positions
Hauteur centrale de la tourelle
mm
80
80
Précision de positionnement répétée de la rotation de la tourelle
Sec.
±1.6
±1.6
Si le couteau peut être sélectionné à proximité

oui
oui
Autre
Distance du centre de la broche au bas du banc
mm
1015
1015
Poids net de la machine
kg
4200
4750
Capacité totale d'alimentation
kVA
27
27
Dimensions hors tout (longueur X largeur X hauteur)
mm
2750×1890×1900
3620×1890×1900
Spécifications standard :

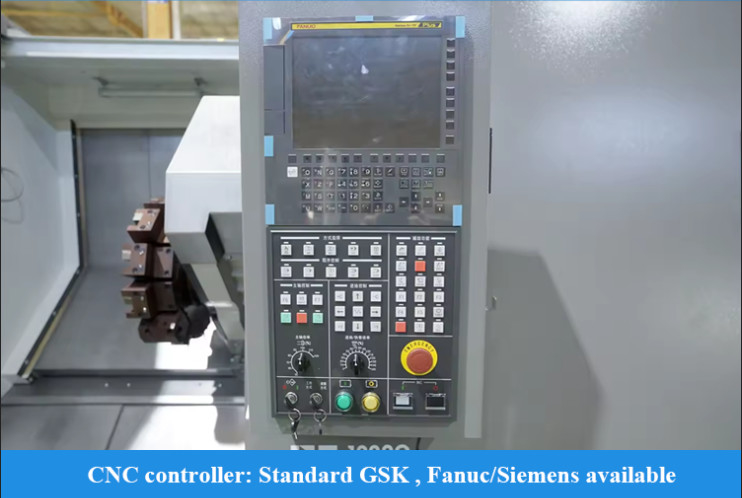

1, Contrôleur FANUC-0i-TF Plus(5)
2, Broche de type manchon
3, Mandrin et cylindre creux
4, Tourelle servo à 8 positions
Options :
1, Tourelle servo à 12 positions
2, Tourelle motorisée
3, Convoyeur arrière
4, Porte pneumatique
5, Dispositif de détection d'outils
6, Dispositif de mesure de la pièce
7, Collecteur de brouillard d'huile
8, Dispositif d'inspection de la casse d'outil

NOTRE service :

Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir :
◆ Sens de qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes commerciaux et ingénieurs actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
À propos de nous :
Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 8
Bienvenue à nous rendre visite !
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.
Notre usine coopérante. Elle a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !
Notre usine :
Le tour CNC à lit incliné Guide linéaire T5.2-500Q BMT55 Max. Diamètre tournant 360 mm SMTCL Tour CNC à alimentation 9

FAQ :

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.
Q2. Quels sont les principaux produits de votre entreprise ?
Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?
Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.
Q4 : Quelles sont vos conditions de garantie ?
Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.
Q5. Quels sont les services ?
Pré-ventes : solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : service en ligne 7 jours sur 7, 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
Q6 : Pourquoi choisir votre entreprise ?
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et répertorié dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.
Q8 : Quelles sont les conditions de paiement ?
T/T 30 % de paiement initial à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue





Points forts du produit

Description du produit : Tour CNC à banc incliné SMTCL avec guidage linéaire T5.2-500Q BMT55 Diamètre de tournage max. 360 mm Tour d'alimentation CNC Le tour CNC horizontal de la série T5, combinant une technologie de contrôle intelligente et une technologie de fabrication avancée, offre une haute ...
