Lieu d'origine:
La Chine
Nom de marque:
SMTCL
Certification:
ISO certification
Numéro de modèle:
VMC850Q
Vidéo
Vidéo

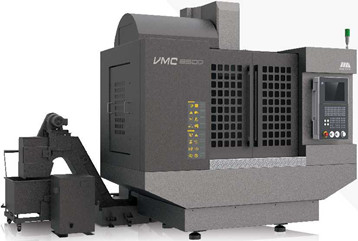

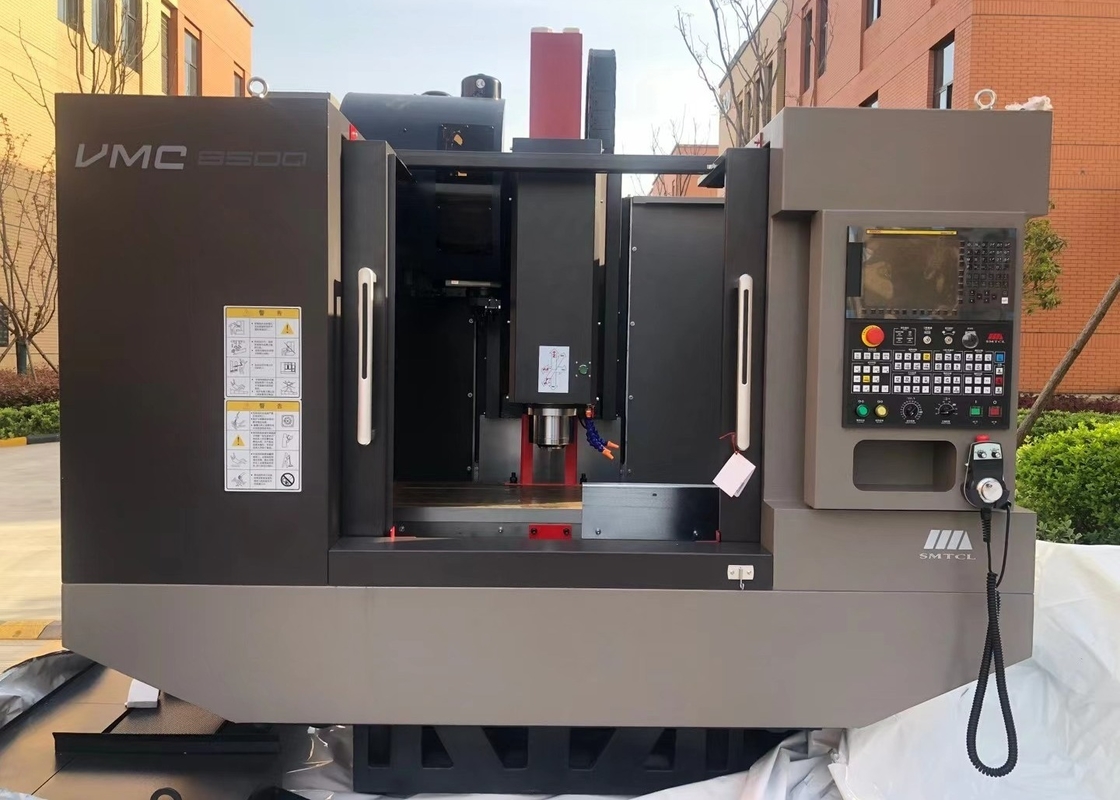

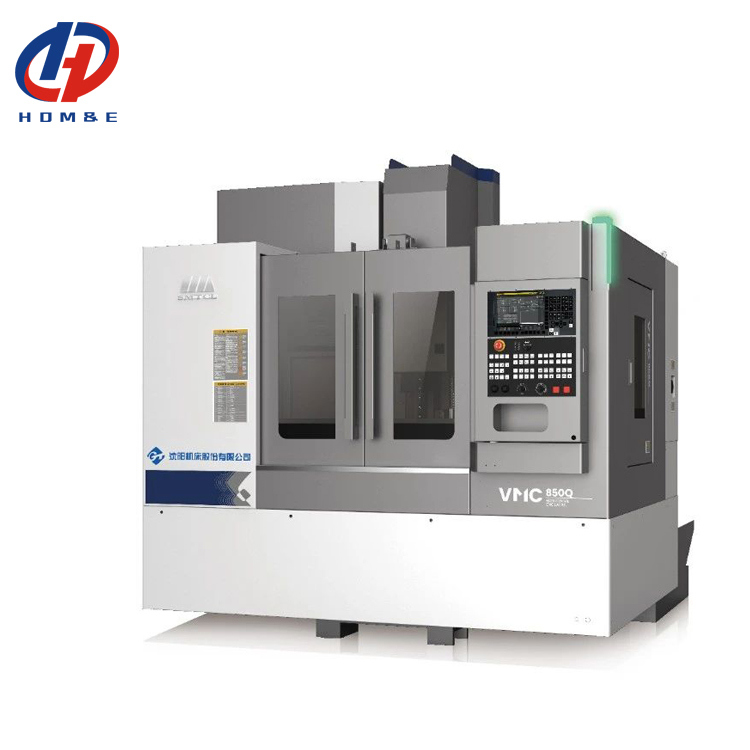

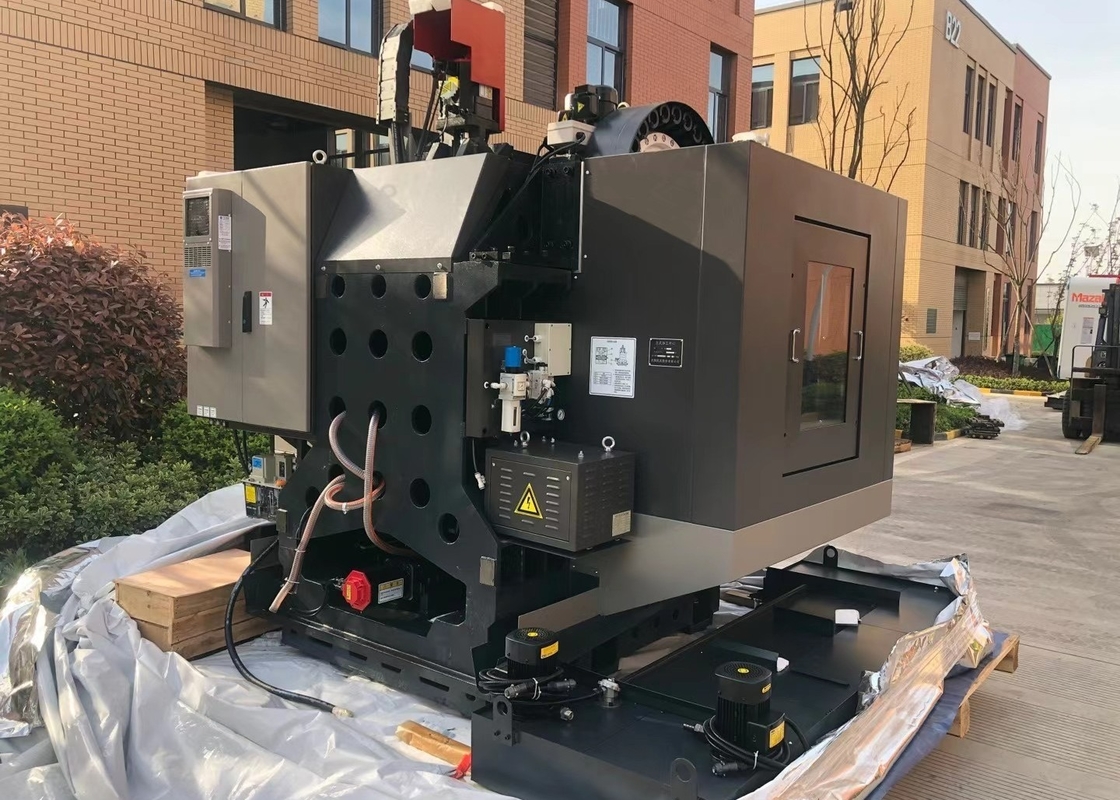

Ce nouveau centre d'usinage vertical de la génération VMC850Q adopte la disposition verticale de cadre, structure croisée de glissière, haute colonne rigide d'harengs, la boîte trapézoïdale inversée d'axe, bas centre de la gravité, haut lit rigide, rail de guide gyroscopique de rouleau, pour assurer à la machine la bonne stabilité courante d'exactitude, de haute résistance et excellente de précision ; La structure de machine est simple et compact, la surface couverte est petite, favorise l'ensemble de la ligne automatique ; Peuvent fraiser la surface, le forage, ennuyer, aléser, 2D et la surface 3D les procédés traitant, de tapement et autre de l'intégration de l'usinage à haute précision. Opération simple, grande vitesse et rendement élevé, intelligent et stable.
Paramètres techniques principaux :
| Modèle | VMC850Q | ||
| Capacité | Voyage d'axe des abscisses | millimètre | 850 |
| Voyage d'axe des ordonnées | millimètre | 500 | |
| Voyage d'axe de Z | millimètre | 540 | |
| Nez d'axe pour ajourner la surface | millimètre | 120-660 | |
| Nez d'axe sur la surface de colonne | millimètre | 640 | |
| Table de travail | Taille de Tableau (L×W) | millimètre | 1000×500 |
| Charge maximum sur la table | kilogramme | 600 | |
| taille de T-fente | millimètre | 18×5 | |
| Axe | Vitesse d'axe | T/MN | 10000 |
| Chandelle d'axe/jambe d'axe | millimètre | 7/24 chandelle | |
| BT40 | |||
| Moteur d'axe | kilowatt | 7.5/11 | |
| Couple de sortie maximum | N.m | 35.8/70 | |
| Type d'entraînement d'axe | Ceinture synchrone de dent | ||
| Taux d'entrée | X, Y, traversée rapide de Z | M/min | 48/48/48 |
| Taux d'entrée de coupure maximum | M/min | 20 | |
| A.T.C | Capacité de stockage d'outil | PC | Armez le type 24 |
| Diamètre maximum d'outil | millimètre | 150(80) | |
| Longueur maximum d'outil | millimètre | 250 | |
| Temps de changement d'outil (TTT) | sec | 2,5 | |
| Exactitude | Positionnement de l'exactitude X/Y/Z | millimètre | 0.008/0.006/0.006 |
| Répétabilité plaçant X/Y/Z | millimètre | 0.005/0.004/0.004 | |
| D'autres | Dimensions hors-tout (L×WxH) | millimètre | 2400x2650x2700 |
| Poids net de machine | kilogramme | 5800 | |
| Alimentation électrique totale | KVA | 18 | |
Norme :

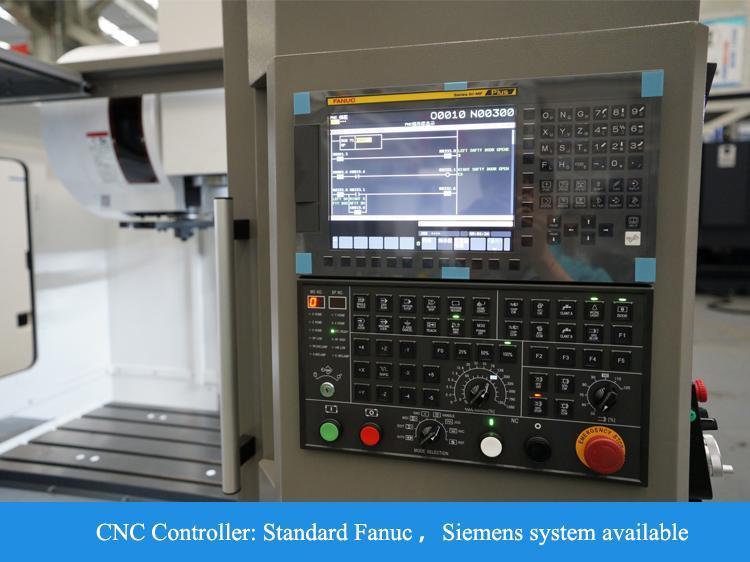

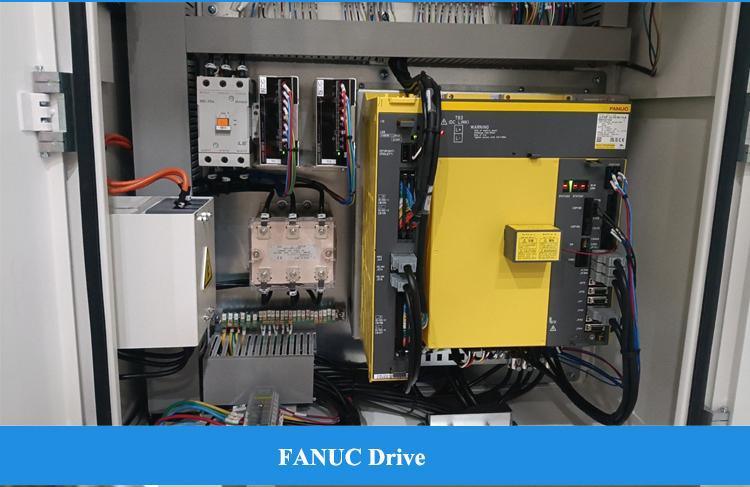

1. TYPE de FANUC OI-MF (5) système de contrôle de β
2. axe de 10000 t/mn, ceinture reliée

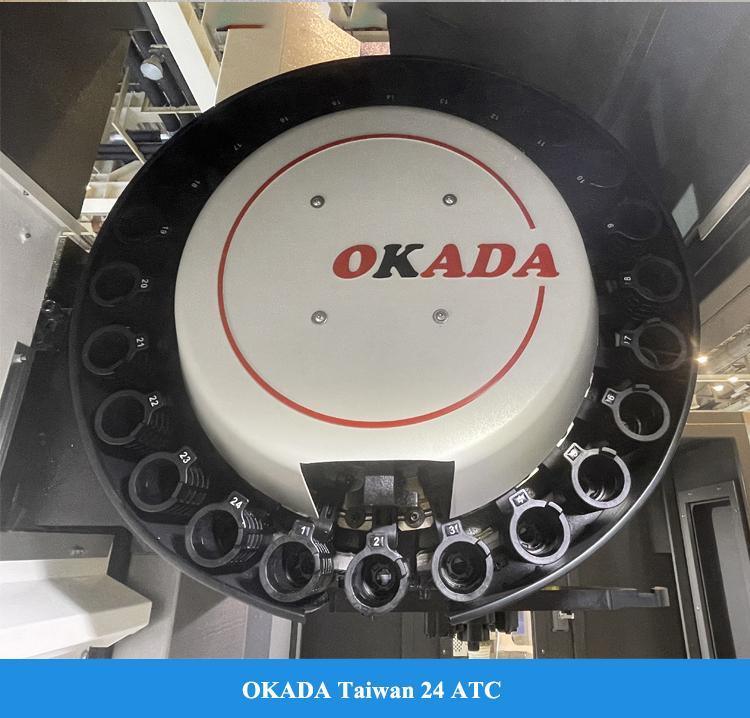

3. 24 magazines d'outil de manipulateur de disque

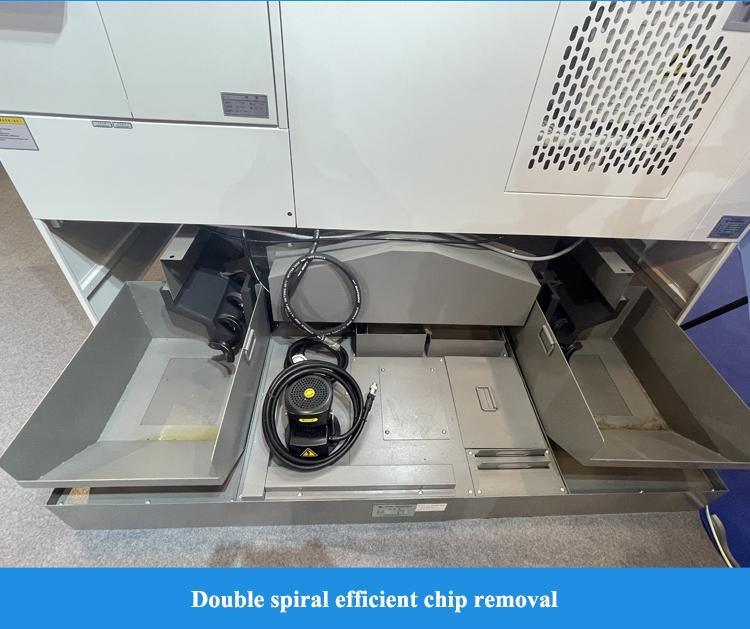

4. Réservoir d'eau + puce de rinçage de lit
5. Arme à feu d'air pur, lumière fonctionnante, voyant d'alarme
Facultatif :
1. Système de contrôle de β de la BANDE de Fanuc Oi-MF (l)
2. Système de contrôle de α de la BANDE de Fanuc Oi-MF (l)
système de commande numérique par ordinateur de 3.Siemens 828D

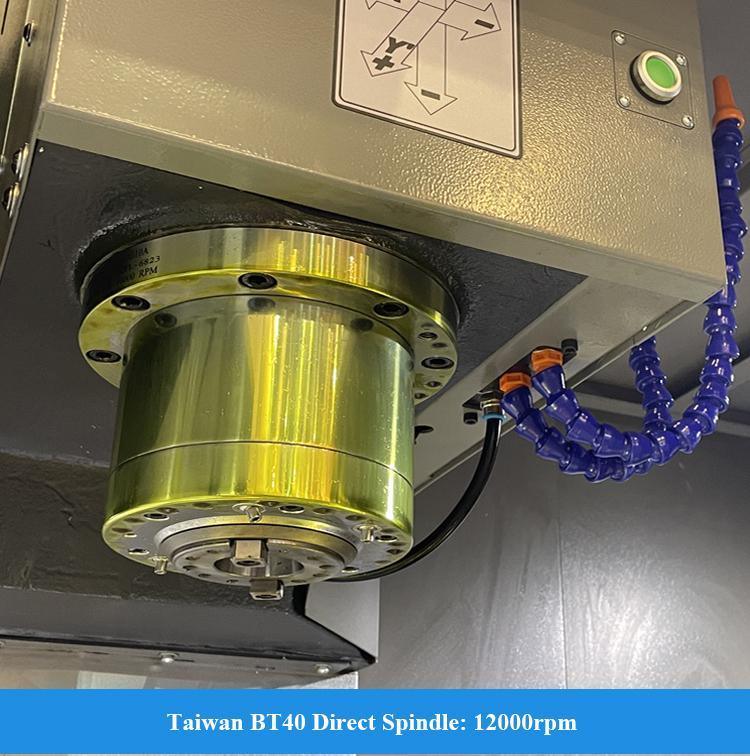

4. Axe mécanique direct de la liaison 12000 t/mn
5,16000 t/mn, axe motorisé par 24000

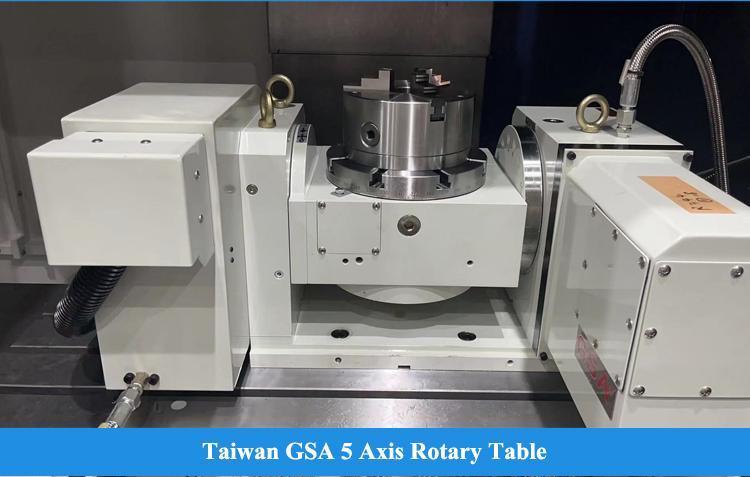

6. 4ème plaque tournante d'axe
7. Se refroidissant à l'intérieur de 2MPa, 3MPa, 5MPa, 7MPa
séparateur 8.Oil-water
9. Solvant à chaînes de puce
arme à feu d'eau 10.Clean
11. Inspection d'outil et d'objet
porte 12 automatique
13. Serrure de porte de sécurité
14. Armoire et climatisation électriques
Avantages de structure :
Structure simple et excellente représentation

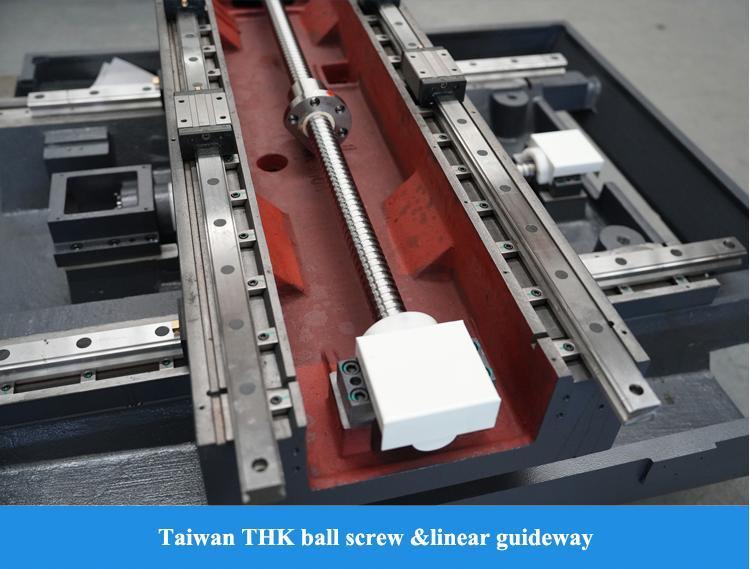

Une vis sans fin : pré-dessiné
La vis sans fin gyroscopique adopte la méthode d'installation de deux extrémités fixes, et avec la vis de boule de haute précision du grand diamètre 40, la meilleure réponse de vitesse et l'exactitude de positionnement peuvent être obtenues par traitement de pré-étirage.
Rail de guide de B : rouleau
Le rail de guide linéaire de rouleau est choisi pour que trois haches augmentent la portance et pour augmentent la rigidité et la fiabilité globales de la machine-outil. Le guide linéaire a la petite vibration à la grande vitesse et non au rampement à vitesse réduite d'assurer l'exactitude d'usinage.
Axe de C : 10000 T/MN
Axe à grande vitesse de 10000 t/mn, soutenant les incidences P4 spéciales importées, avec la haute précision, rigidité élevée ; L'axe principal a passé l'essai de correction d'équilibre dynamique avant de quitter l'usine.
Poupée de D : rigidité élevée
La conception élevée de boîte d'axe de structure de rigidité, améliorent la résistance de coupure de la machine-outil et réduire effectivement la vibration de l'axe, pour assurer l'exactitude d'usinage et la finition extérieure des pièces.
Pilier d'E : type en arête de poisson
Le type « humain » classique structure, solide et stable, maintiennent effectivement la stabilité de traitement et la capacité porteuse au déplacement à grande vitesse.
Lit de F : grande pente
Grand lit d'angle d'inclinaison, favoriser effectivement le retrait des débris. L'intérieur du lit adopte la conception en forme de boîte de structure, qui est forte et fiable, effectivement améliorant la rigidité et la stabilité du produit.
